Mech-Eye UHP
미크론 수준의 정밀도로 자동차 산업의 검사 및 측정에 사용
| 작업 거리 | 300 ± 20 mm |
| 근거리 FOV | 135 × 90 mm @ 0.28 m |
| 원거리 FOV | 150 × 100 mm @ 0.32 m |
| 해상도 | 2048 × 1536 |
| 메가픽셀 | 3 MP |
| 단일점의 Z방향 반복 정밀도(σ) [1] | 2.6 μm @ 0.3 m |
| VDI/VDE 측정 정밀도 [2] | 0.03 mm @ 0.3 m |
| 일반적인 캡처 시간 | 0.6–0.9 s |
미크론 수준 정밀도로 미세한 특징을 스캔

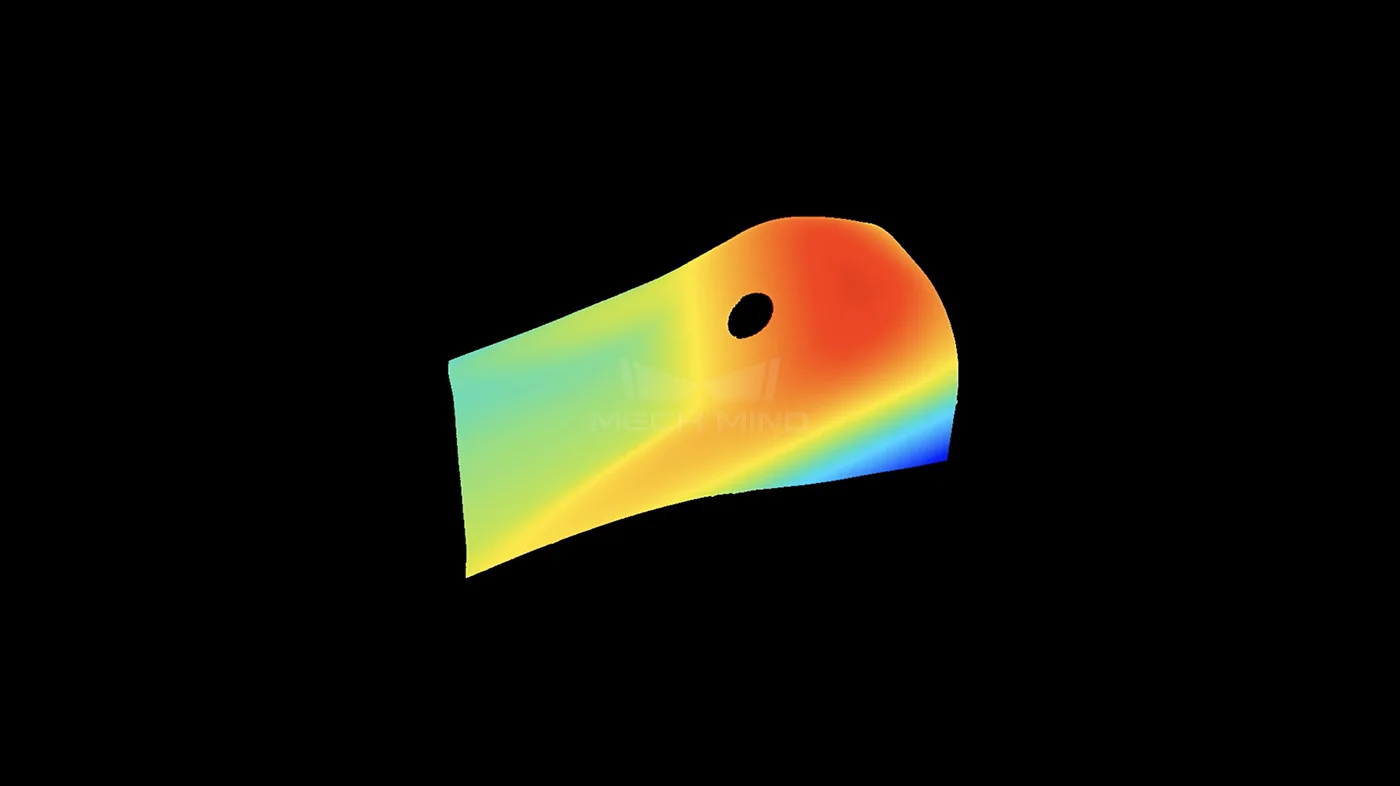

Mech-Eye UHP-140-GL, 높이에 따라 렌더링된 포인트 클라우드
자동차 판금
Mech-Eye UHP-140-GL @0.3M, 높이에 따라 렌더링된 포인트 클라우드
직경이 약 1.5mm인 반사되는 에나멜 동선
Mech-Eye UHP-140-GL @0.3M, 높이에 따라 렌더링된 포인트 클라우드
고광택(high-gloss) 페인트가 적용된 도어 핸들
Mech-Eye UHP-140@0.3M, 높이에 따라 렌더링된 포인트 클라우드
나사 구멍

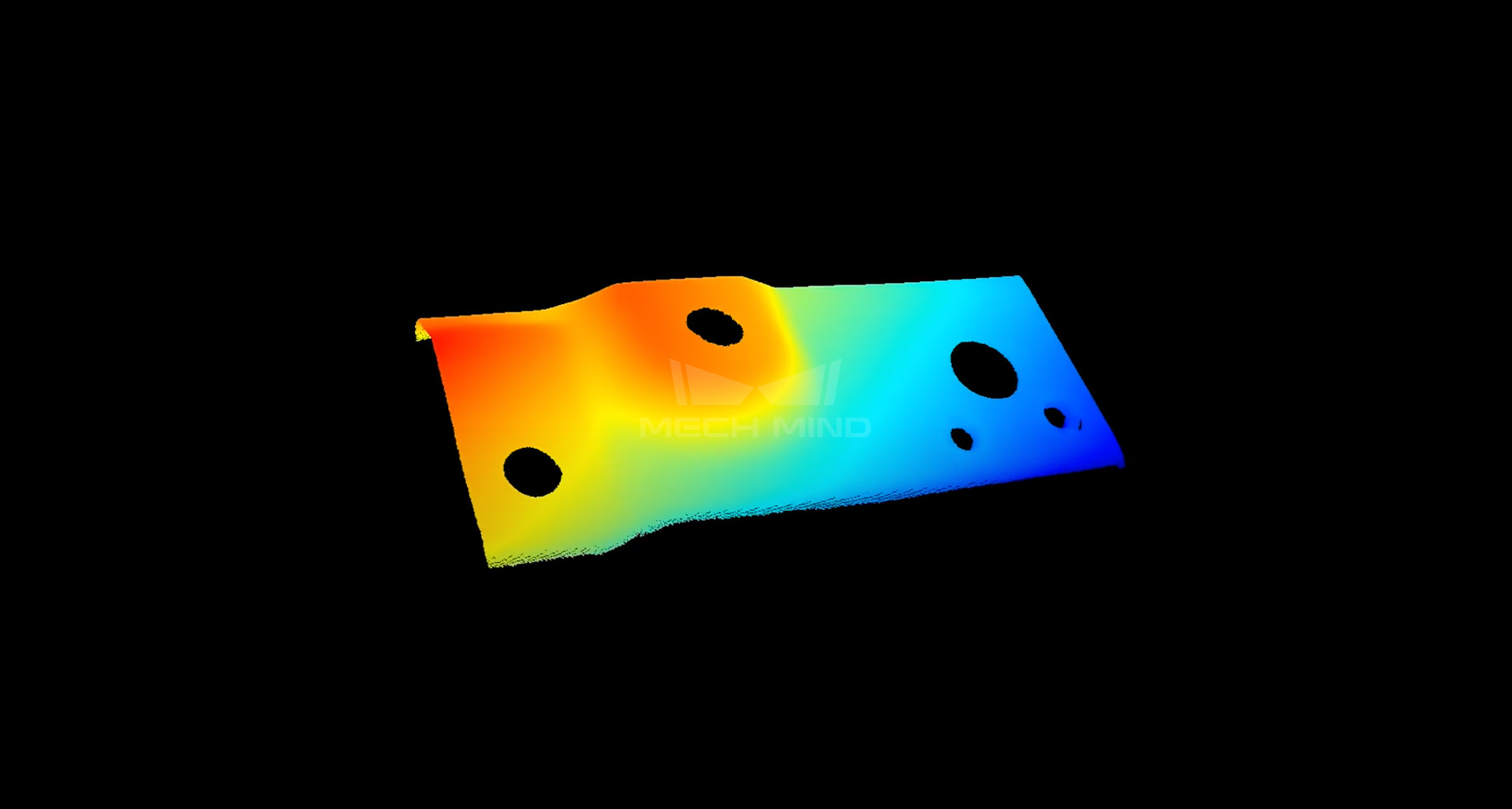

Mech-Eye UHP-140-GL @0.3M,높이에 따라 렌더링된 포인트 클라우드
고반사 판금 부품
Mech-Eye UHP-140-GL 카메라는 미크론 수준의 정밀도로 정확하고 디테일한 3D 포인트 클라우드를 생성할 수 있습니다.
기타 하이라이트
01
고급 이미지 융합 알고리즘
고급 이미지 융합 알고리즘은 단안 카메라의 맹점을 효과적으로 채우고 아주 작은 맹점이 있는 부품에 대해서도 상세하고 정확한 포인트 클라우드 데이터를 생성할 수 있습니다.
02
강력한 반사 방지 3D 재구성 알고리즘
Mech-Eye UHP-140-GL 카메라는 강한 반사로 인한 간섭을 효과적으로 억제하는 고급 반사 방지 3D 재구성 알고리즘을 채택하여 고품질 포인트 클라우드 데이터 출력을 보장합니다.
03
열악한 산업 환경에서 안정적으로 작업
산업 현장에서 장기간 사용할 수 있도록 제작된 견고한 IP65 등급 알루미늄 하우징과 안정된 성능과 검사 결과를 보장합니다.
04
측정 및 검사용 3D 카메라
미크론 수준의 정밀도와 로봇 팔에 장착 가능한 유연한 설치 방식은 인라인 측정, 조립 및 자동 검사와 같은 응용 분야에 유연하고 안정적인 솔루션을 제공합니다.
사양
| UHP-140-GL | |
|---|---|
| 작업 거리 | 300 ± 20 mm |
| 근거리 FOV | 135 × 90 mm @ 0.28 m |
| 원거리 FOV | 150 × 100 mm @ 0.32 m |
| 해상도 | 2048 × 1536 |
| 메가픽셀 | 3 MP |
| 단일점의 Z방향 반복 정밀도(σ) [1] | 2.6 μm @ 0.3 m |
| VDI/VDE 측정 정밀도 [2] | 0.03 mm @ 0.3 m |
| 일반적인 캡처 시간 | 0.6–0.9 s |
