Mech-Eye NANO ULTRA-GL

NANO ULTRA-GL

초고정밀도, 초소형 사이즈, 용접 및 정밀 조립에 적합

작업 거리	250–800 mm
근거리 FOV	220 × 165 @ 0.25m
원거리 FOV	770 × 550 @ 0.8m
해상도	2400 × 1800
메가픽셀	4.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.1 mm @ 0.6 m
VDI/VDE 측정 정밀도 [2]	0.1 mm @ 0.6 m
일반적인 캡처 시간	0.5-0.9 s

데이터 테이블 다운로드

소형 물체에 대한 고품질의 3D 이미지 데이터

Mech-Eye NANO ULTRA-GL

복잡한 구조의 소형 금속

Mech-Eye NANO ULTRA-GL @ 0.6m

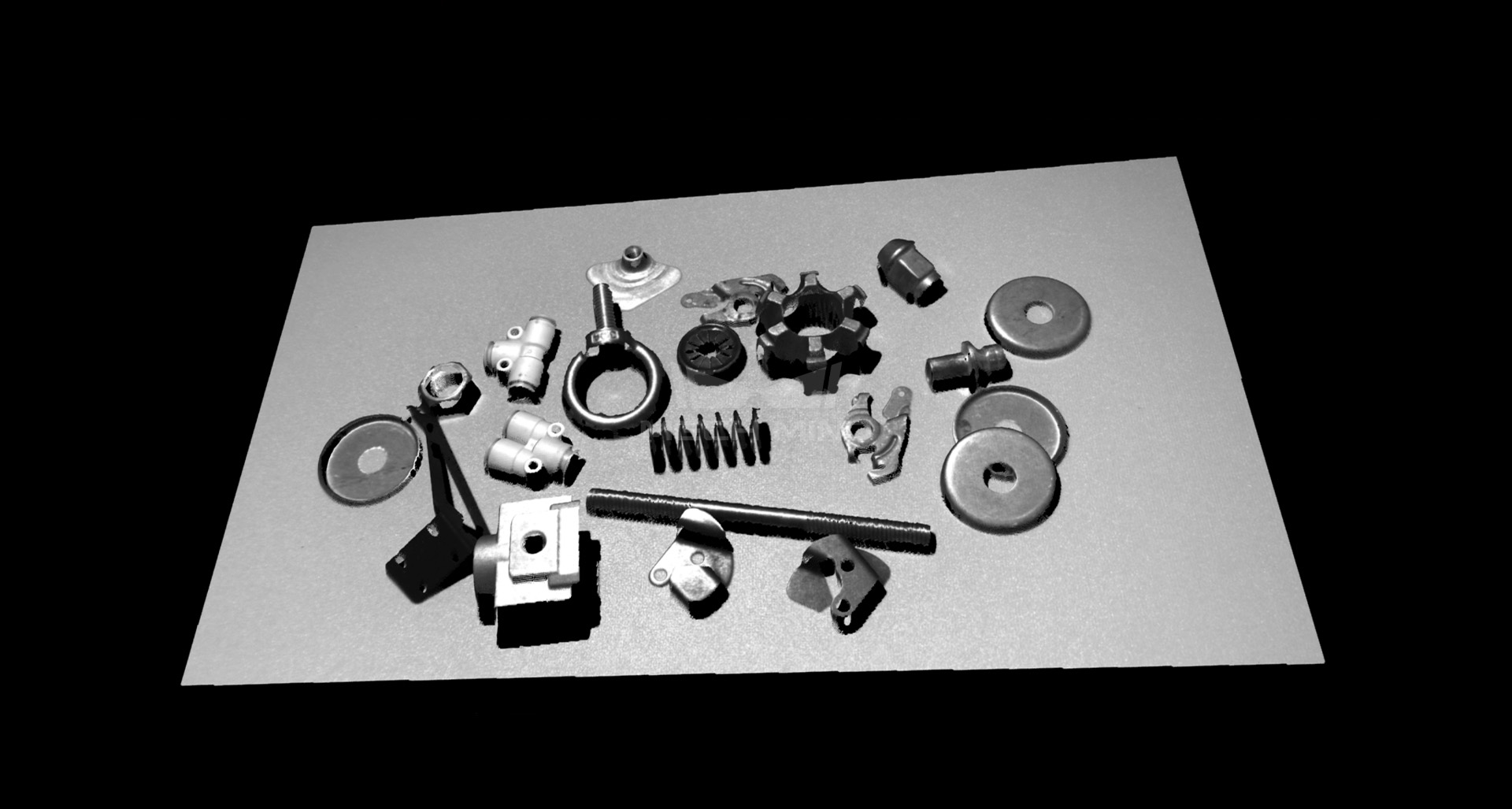

각종 금속 부품 및 얇은 명함

강한 조명 조건에서(≥ 60,000lx) 생성된 고품질의 포인트 클라우드

볼트

Mech-Eye NANO ULTRA-GL @ 0.6m, 높이에 따라 렌더링된 포인트 클라우드

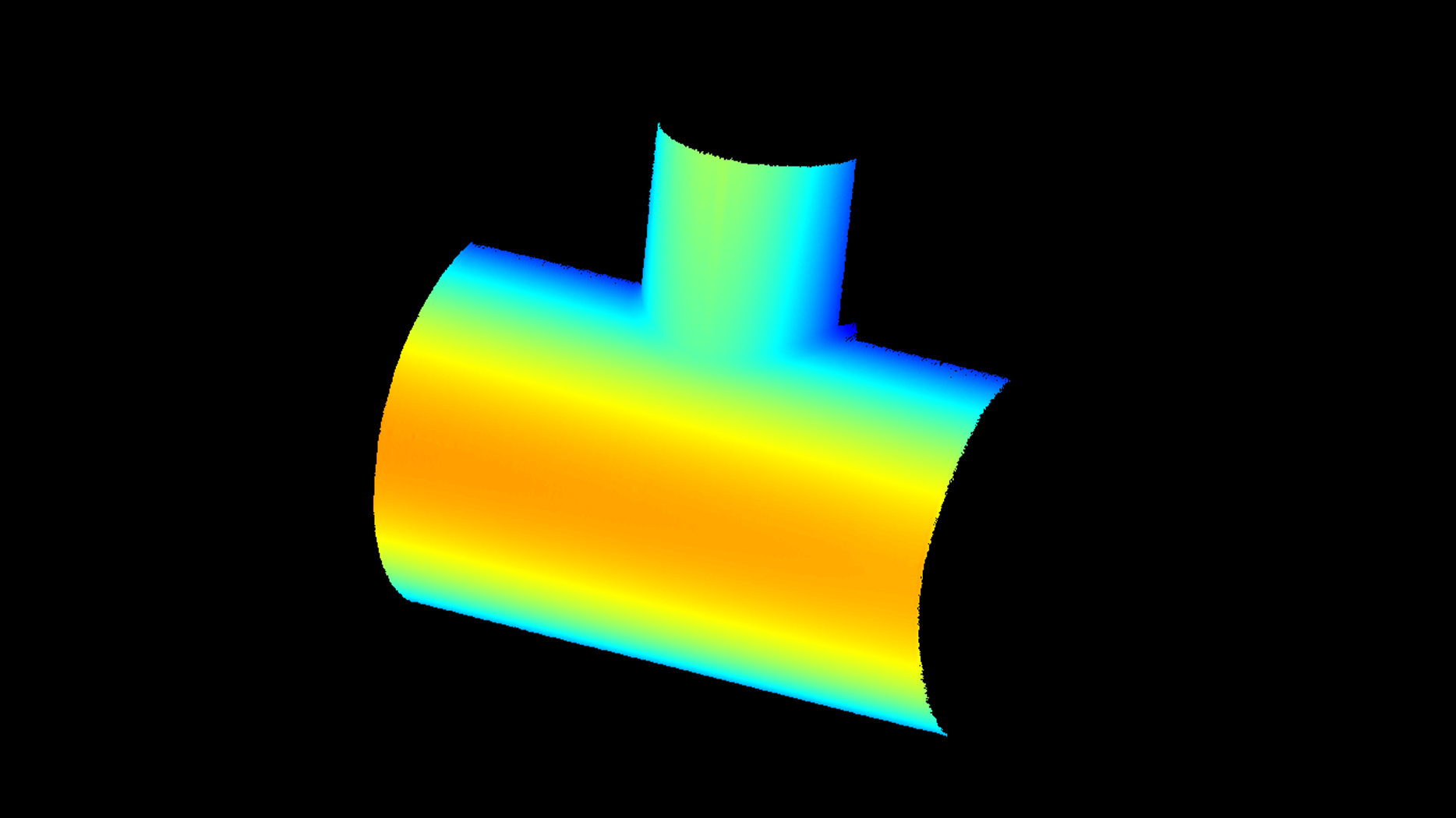

빛 반사가 있는 티 파이프

Mech-Eye NANO ULTRA-GL 초정밀도 근거리 산업용 3D 카메라는 손바닥 크기의 사이즈, 높은 정확도, 확장된 FOV로 유연한 설치가 가능하며, 열악한 환경에도 대처할 수 있는 다양한 보호 성능의 보호 커버를 제공하여 고정밀 조립, 피킹과 티칭이 필요 없는 용접 등 정밀도에 대한 요구가 높은 애플리케이션에 적합합니다.

초소형 사이즈 · 초고정밀도 · 고정밀 조립, 피킹 및 용접

손바닥 크기의 초소형 디자인

초소형 사이즈 (125×46×76mm)와 가벼운 무게 (0,7 kg)로 로봇 팔 또는 협동 로봇 팔에 장착하여 사용 가능하며 eye-to-hand 및 eye-in-hand 설치 방식을 모두 지원합니다. 확장된 FOV와 컴팩트한 디자인으로 비좁은 작업 공간에서의 간섭 및 충돌을 최소화하여 고정밀 조립, 피킹, 용접 등 고정밀 작업 시나리오에 이상적입니다.

열악한 환경에서의 작업을 위한 다양한 보호 기능

NANO ULTRA-GL 카메라는 먼지나 이물질의 침입을 방지하는 탈부착 가능한 렌즈 보호 커버를 기본 옵션으로 제공하여 열악한 환경(고온, 용접 슬래그 등)에서도 탑재된 액티브 쿨링 기능을 통해 안정적인 성능을 유지할 수 있습니. 또한, IP65 등급의 견고하고 가벼운 알루미늄 합금 하우징으로 뛰어난 내구성을 입증하였습니다.

고정밀도의 고퀄리티 포인트 클라우드

자체 개발 DLP 프로젝터, 고급 CMOS 센서 및 쌍안 구조광 3D 이미징 알고리즘을 기반으로 고정밀 작업에 필요한 상세하고 디테일하며 완전한 이미지 데이터를 제공하는것은 물론 환경광에 대한 저항성도 뛰어나 까다로운 조명 조건 ( ≥ 60,000lx)에서도 고품질 3D 이미징이 가능합니다.

사양

	NANO ULTRA-GL
작업 거리	250–800 mm
근거리 FOV	220 × 165 @ 0.25m
원거리 FOV	770 × 550 @ 0.8m
해상도	2400 × 1800
메가픽셀	4.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.1 mm @ 0.6 m
VDI/VDE 측정 정밀도 [2]	0.1 mm @ 0.6 m
일반적인 캡처 시간	0.5-0.9 s
