3D 인스펙션 품질 검사

3D 레이저 프로파일러와 AI 소프트웨어가 결합된 올인원 시스템으로 기하학적 특징(예: 치수, 평탄도 등)과 미세한 결함(예: 찌그러짐, 돌출 부분 등)에 대한 검사를 통해 완전한 품질 관리 솔루션을 제공합니다.

Mech-Mind AI + 3D 품질 검사 솔루션

품질 검사는 제품의 품질을 보장하고 비용을 절감하며 궁극적으로는 고객의 신뢰도와 만족도를 높이는 작용을 합니다. 이 과정은 높은 정확도, 빠른 스캔 속도, 다양한 제품 변화에 대응할 수 있는 고해상도 3D 포인트 클라우드와 실시간 데이터 처리 및 모니터링이 가능한 검사 시스템이 필수적입니다.

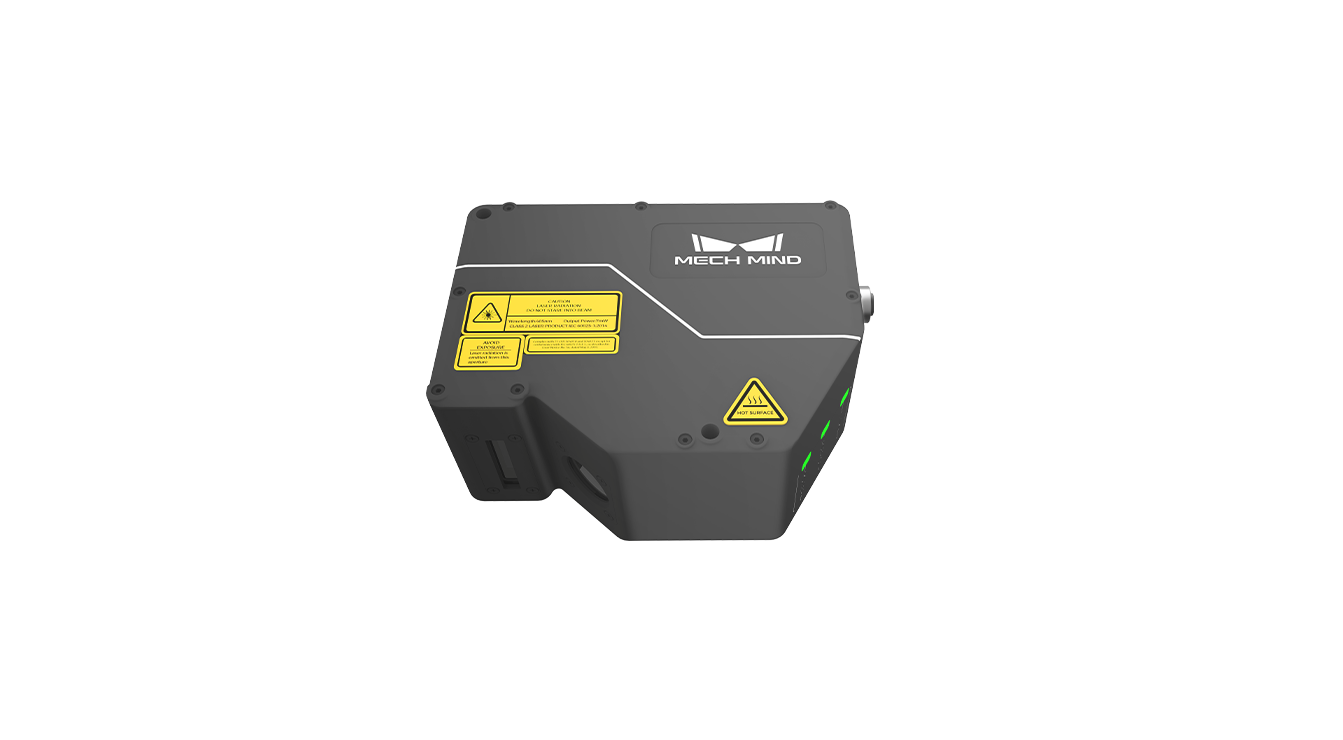

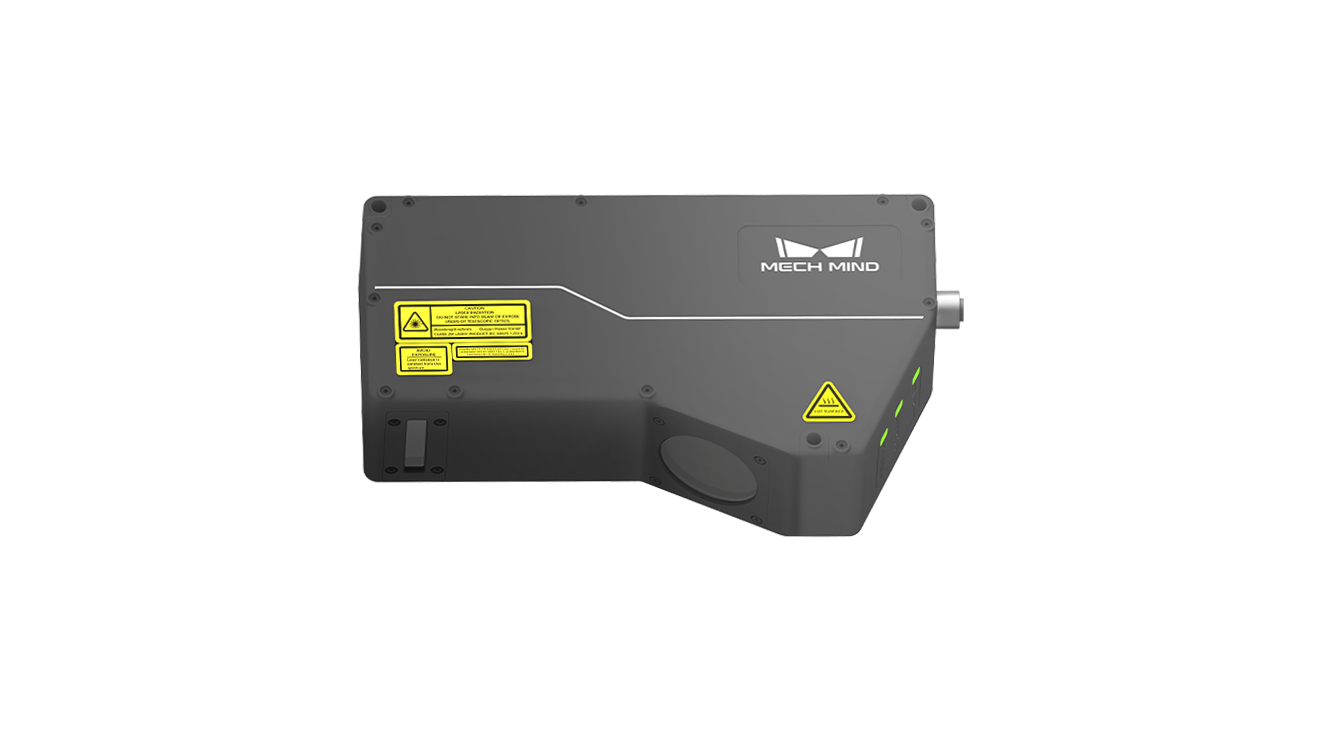

Mech-Eye LNX 시리즈 3D 레이저 프로파일러는 까다로운 인라인 검사 애플리케이션을 위해 특별히 설계되었으며, 4K 해상도와 15kHz의 스캔 속도를 자랑합니다. 이는 생산 라인에서의 가장 작은 대상 물체도 정밀하게 검사할 수 있음을 의미합니다.

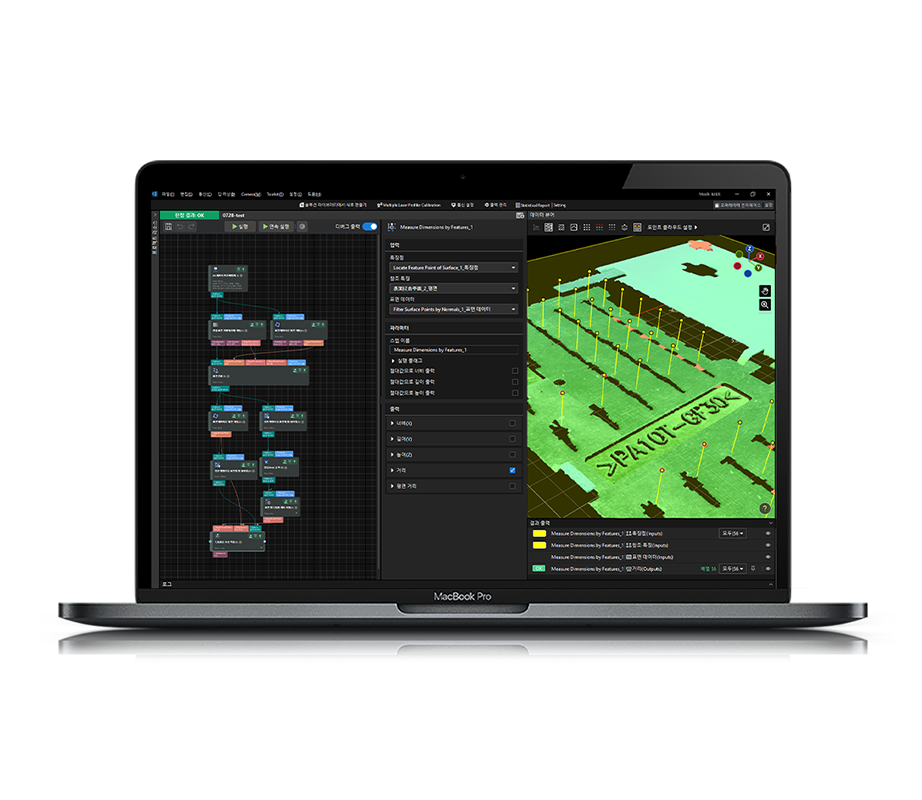

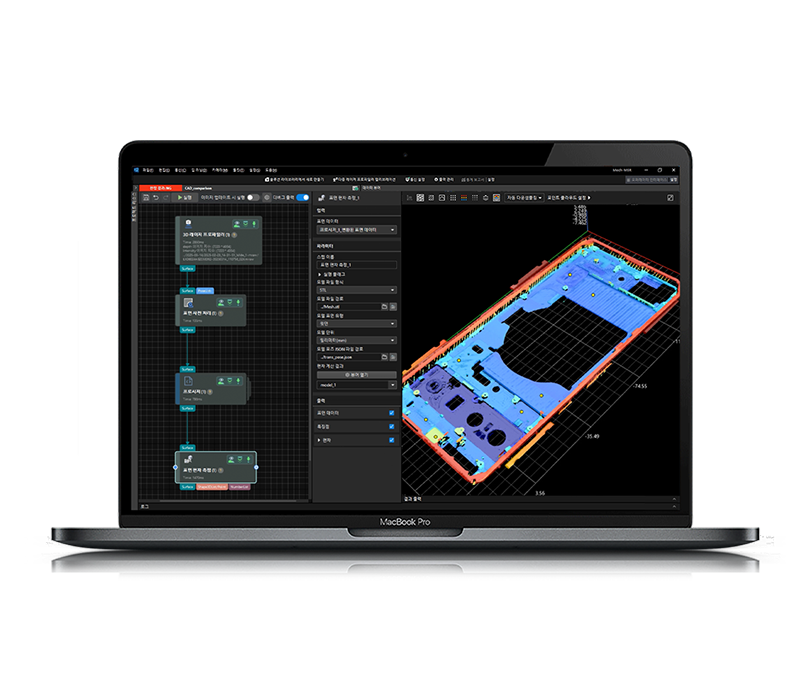

Mech-Eye LNX 시리즈는 자체 Mech-MSR 3D 측정 및 검사 소프트웨어와 함께 결함 감지, 치수 측정, OCR 판독, 통계 계산 등 포괄적인 품질 검사 솔루션을 제공합니다.

업계 최고 성능

4K+ 해상도

육안으로 확인 불가한 미세한 결함을 포착

15kHz 스캔

인라인 생산 사이클 타임에 맞춘 최적화 솔루션

물체 제한 없음

기하학적 특징(외관, 치수, 높이, 수량 등)과 미세한 결함 검사 모두 지원

왜서 Mech-Mind의 품질 검사 솔루션여야 만 할까?

전자 부품 프로파일링, 용접 이음새 검사, 표면 찌그러짐, 긁힘 감지 등 부품의 생산 부터 포장까지의 전 과정을 책임집니다

풍부한 전문 지식 없이도 사용 가능힌 간편한 설정과 최단 2시간 내에 구축 가능한 효율적인 시스템을 제공합니다

어두운 색상, 고반사율·투명한 재질 등 까다로운 물체를 해결하는 독보적인 기술력을 지닙니다

수시로 변하는 검사 품목과 복잡한 산업 환경 속에서도 한결같은 안정적인 성능을 자랑합니다

폭 넓은 시나리오를 위한 다양한 모델 옵션


파라미터	LNX-8030-GL 제품\|매뉴얼	LNX-8080-GL 제품\|매뉴얼	LNX-8300-GL 제품\|매뉴얼	LNX-7515-GL 제품\|매뉴얼	LNX-7530-GL 제품\|매뉴얼	LNX-7580-GL 제품\|매뉴얼	LNX-75150-GL 제품	LNX-75300-GL 제품
프로파일당 데이터 포인트 수	4,096	4,096	4,096	3,200	3,200	3,200	3,200	3,200
스캔 속도	3.3–15 kHz	3.3–15 kHz	3.3–15 kHz	2-10 kHz	2-10 kHz	2-10 kHz	2-10 kHz	2-10 kHz
기준거리(RD)	78 mm	250 mm	325 mm	35 mm	78 mm	250 mm	228 mm	325 mm
Z축 측정 범위	30 mm	100 mm	305 mm	6 mm	25 mm	76 mm	135 mm	295 mm
X축 측정 범위(가까운 쪽/기준 거리/먼 쪽)	33/35/37 mm	76/89/96 mm	230/310/430 mm	12/13/13 mm	31/33/35 mm	72/82/89 mm	123/150/167 mm	219/300/422 mm
X축 해상도	9 μm	23.5 μm	105 μm	4 µm	11 μm	28 μm	52 µm	132 μm
Z축 반복 정밀도	0.2 μm	0.5 μm	2 μm	0.15 µm	0.2 μm	0.5 μm	1.5 µm	2 μm
Z축 선형성	± 0.02% of F.S.	± 0.02% of F.S.	± 0.02% of F.S.	±0.02% of F.S.	± 0.02 % of F.S.	±0.02% of F.S.	±0.02% of F.S.	± 0.02 % of F.S.
카메라 각도	30°	22°	19°	42°	30°	22°	25°	19°
입력 전압	24V DC	24V DC	24V DC	24 VDC	24V DC	24V DC	24 V DC	24V DC
피크 전력	48W	48W	48W	48W	48W	48W	48W	48W
엔코더 입력	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원	단일 엔드 엔코더 및 차동 엔코더 지원
