산업용 3D 비전 시스템을 선택하는 기준은 단순히 해상도, 정확도, 시야각, 스캔 속도와 같은 카메라 사양을 비교하는 데 그치지 않습니다. 이러한 파라미터는 중요하지만, 실제 생산 현장에서 시스템이 구현하는 성능과 신뢰성을 완전히 반영하지는 못합니다.

실제 제조 현장에서 3D 비전 시스템은 변화하는 부품 위치, 다양한 소재, 고반사 또는 어두운 표면, 주변 조명 변화, 먼지, 진동, 장시간 연속 운전 등 다양한 환경 요인에 대응해야 합니다. 제어된 테스트 환경에서 우수한 성능을 보이는 시스템이라도 실제 생산 라인에 적용되면 안정적인 성능을 유지하기 어려울 수 있습니다.

본 글에서는 제조업체가 산업 자동화 환경에 최적화된 3D 비전 시스템을 선정하기 위해 고려해야 할 핵심 요소를 분석하고, 기술 사양만큼 실제 생산 현장에서 검증된 신뢰성이 중요한 이유를 설명합니다.

카메라 사양만으로는 충분하지 않은 이유

산업용 3D 카메라를 평가할 때 제조업체는 일반적으로 해상도, 정확도, 작업 거리, 시야각, 데이터 획득 속도, 반복 정밀도와 같은 기본 사양부터 확인합니다. 이러한 지표는 특히 로봇 가이던스, 3D 측정, 빈 피킹, 품질 검사와 같은 애플리케이션에서 중요한 평가 기준입니다.

하지만 이러한 사양은 대부분 제어된 조건에서 측정된 값입니다. 실제 생산 현장에서 3D 비전 시스템의 성능은 다음과 같은 추가적인 요인에 의해 결정됩니다.

• 까다로운 표면에서도 완전하고 안정적인 포인트 클라우드 생성 여부
• 주변 조명, 먼지 등 변화하는 작업 환경의 간섭에 대한 안정적인 대응 능력
• 다양한 포즈의 부품을 안정적으로 인식하고 위치를 파악하는 소프트웨어 성능
• 로봇 및 기존 생산 라인과의 원활한 통합 가능성
• 장기간 가동 환경에서의 안정적인 성능 유지 여부

산업 자동화에서 중요한 것은 단순히 사양표에 표시된 숫자가 뛰어난 3D 비전 시스템이 아닙니다. 실제 생산 환경에서 안정적으로 작동하며 신뢰할 수 있는 결과를 지속적으로 제공하는 시스템이야말로 진정한 가치를 지닙니다.

실제 생산 현장에서 3D 비전 시스템이 직면하는 핵심 과제

고반사, 어두운 색상 및 투명 소재 대응

많은 산업용 부품은 3D 비전 시스템으로 안정적으로 캡처하기 어려운 대상입니다. 고반사 금속, 검은색 고무, 투명 플라스틱, 반투명 의료용품, 광택 포장재 등은 깊이 데이터의 불안정, 포인트 누락, 노이즈가 포함된 포인트 클라우드와 같은 문제를 일으킬 수 있습니다.

예를 들어, 반사율이 높은 금속 표면에서는 과노출 영역이 발생할 수 있으며, 어두운 물체는 반사 신호가 약하기 때문에 안정적인 3D 데이터 확보가 어렵습니다. 또한 투명하거나 반투명한 물체는 빛이 소재 내부를 통과하거나 산란되기 때문에 3D 데이터 획득이 더욱 까다롭습니다.

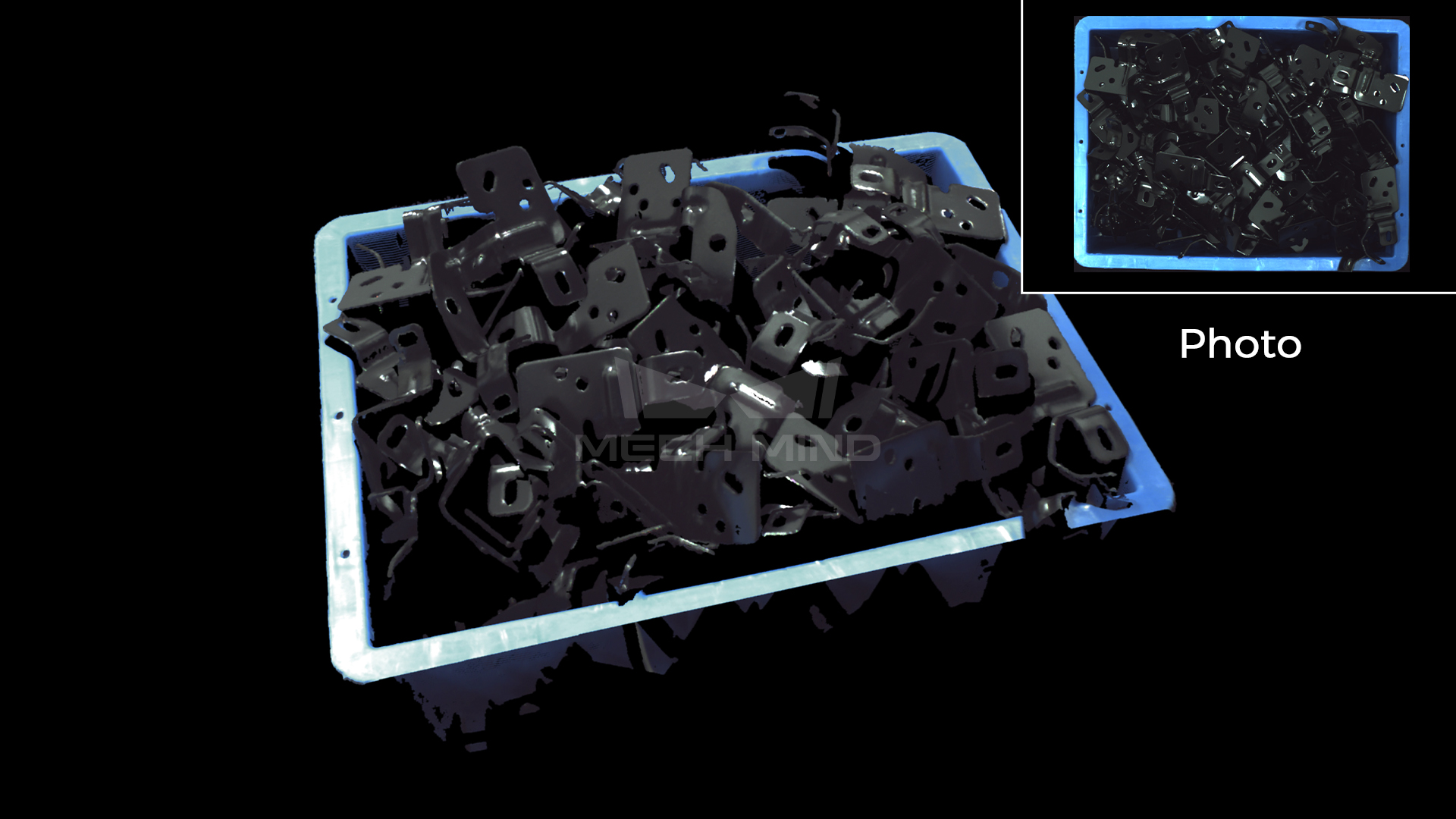

Mech-Eye 3D 카메라가 획득한 박육 흑색 판금 부품의 고품질 3D 포인트 클라우드

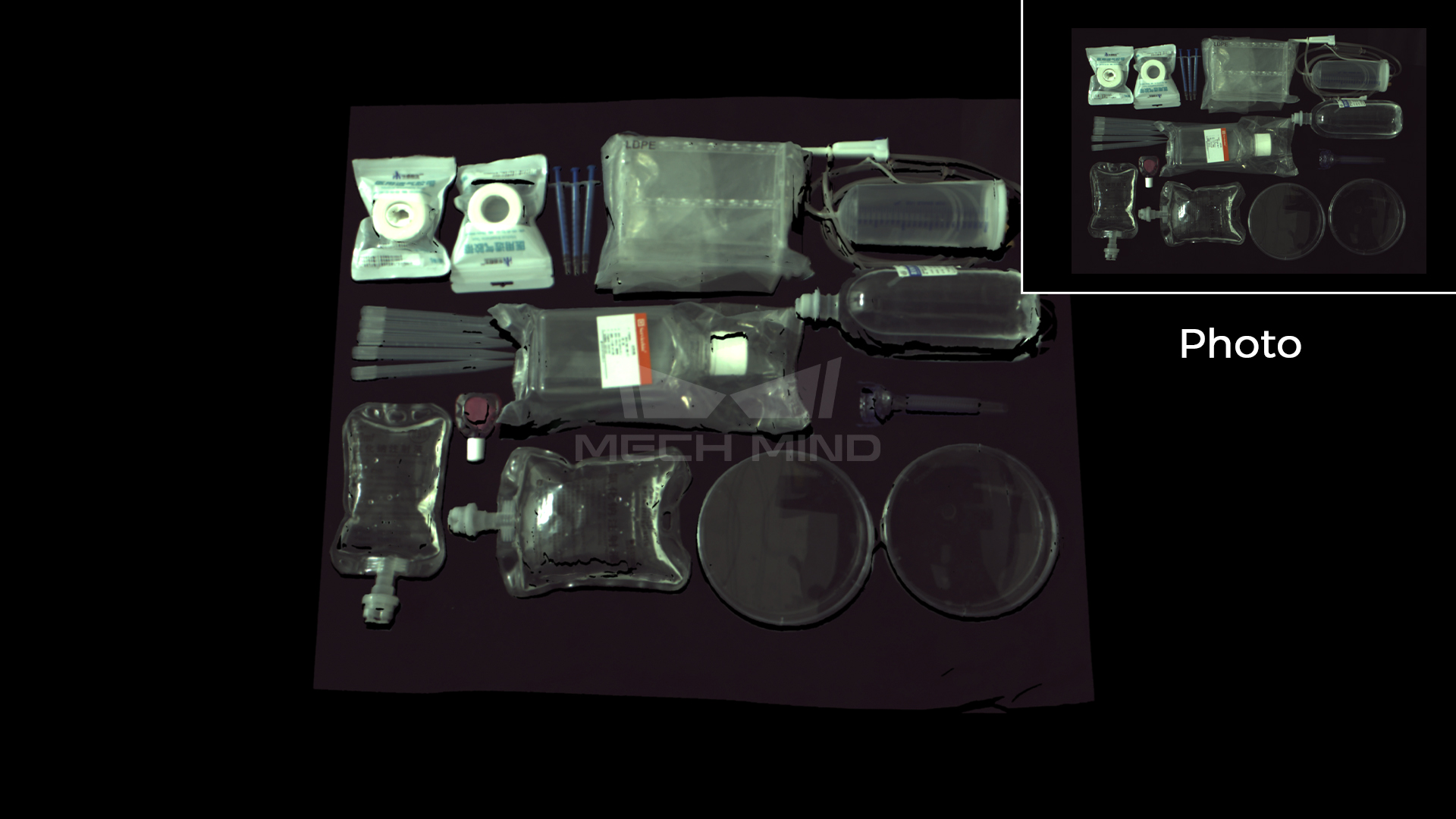

Mech-Eye 3D 카메라가 획득한 투명 및 반투명 의료용품의 고품질 3D 포인트 클라우드

이러한 상황에서는 일반적인 3D 카메라만으로는 충분하지 않습니다. 다양한 소재 환경에서 안정적으로 고품질의 포인트 클라우드를 생성할 수 있도록, 최적화된 이미징 하드웨어와 강력한 알고리즘을 결합한 3D 비전 시스템이 필요합니다.

다양한 부품 크기, 형상 및 시야각 대응

산업용 애플리케이션에서는 부품의 크기와 형상이 매우 다양합니다. 3D 비전 시스템은 소형 전자 부품부터 중형 기계 부품, 대형 배터리 모듈, 자동차 부품에 이르기까지 다양한 대상 물체를 안정적으로 캡처해야 합니다.

애플리케이션마다 요구되는 작업 거리, 시야각, 정확도 수준 및 설치 방식은 다릅니다. 시야각이 너무 작으면 시스템이 전체 작업물을 캡처하지 못할 수 있으며, 정확도가 부족하면 로봇이 부품을 안정적으로 피킹, 배치, 측정 및 검사하기 어렵습니다.

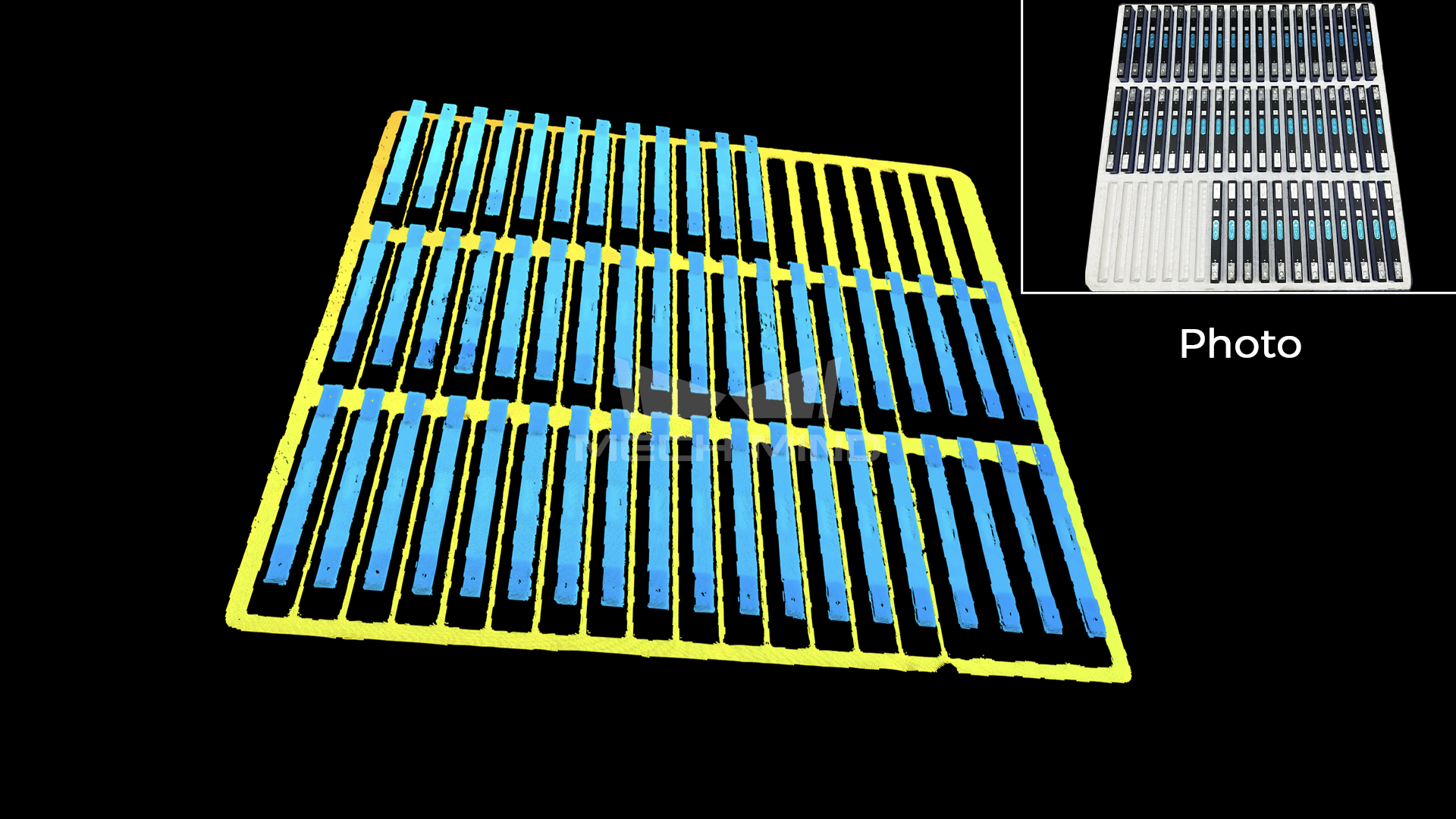

Mech-Eye 3D 카메라는 전체 레이어(1200 × 1200 mm)에 배치된 배터리 셀의 완전한 3D 포인트 클라우드를 획득합니다.

신뢰할 수 있는 산업용 3D 비전 시스템은 다양한 카메라 모델과 구성을 제공하여, 애플리케이션별 요구 사항에 맞는 시야각, 작업 거리 및 정확도를 선택할 수 있어야 합니다.

주변 조명, 먼지 및 가혹한 공장 환경 대응

실제 생산 환경은 항상 이상적인 조건을 갖추고 있지는 않습니다. 주변 조명은 시간에 따라 변할 수 있으며, 먼지, 오일 미스트, 수증기 및 진동과 같은 요인은 이미징 품질에 영향을 미칠 수 있습니다. 또한 일부 생산 라인에서는 장시간 안정적인 연속 운전이 필요합니다.

이러한 환경 요인은 포인트 클라우드 품질 저하와 불안정한 인식 결과를 유발할 수 있습니다. 로봇 가이던스 및 자동화 검사와 같은 애플리케이션에서는 작은 변동도 피킹 오류, 측정 편차 또는 가동 중단으로 이어질 수 있습니다.

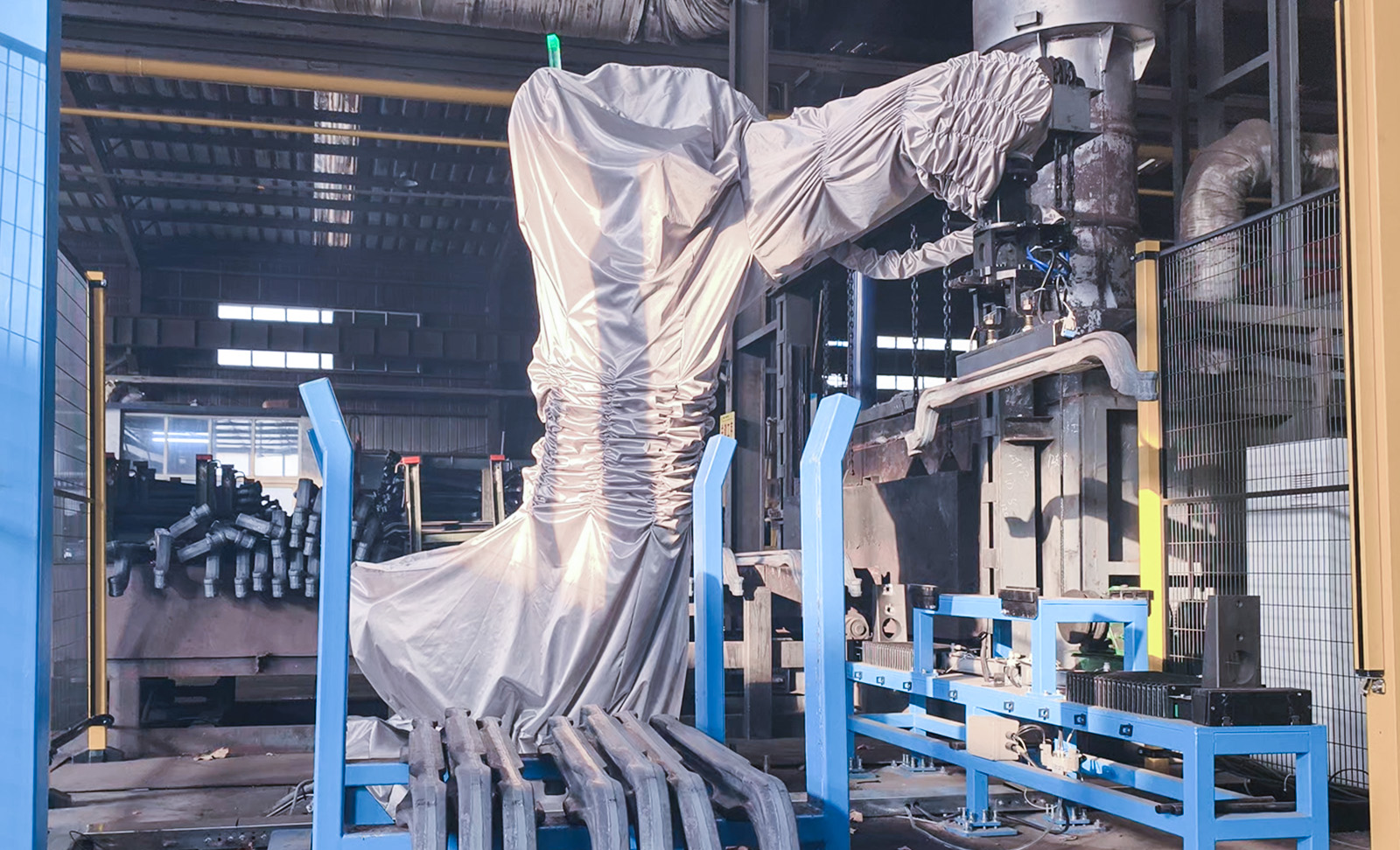

실제 주변 조명 환경이 안정적인 3D 인식에 미치는 영향

따라서 산업용 3D 카메라는 공장 환경에 적합하도록 설계되어야 하며, 주변 조명 변화, 먼지, 수분 및 장기 운용에 따른 정확도 변동에 강한 대응력을 갖춰야 합니다.

무작위 배치 및 밀집 적재 부품 인식

많은 자동화 시나리오에서 작업물은 정렬된 상태로 배치되어 있지 않습니다. 빈 내부에 무작위로 적재되거나, 컨테이너 안에 빽빽하게 쌓여 있거나, 컨베이어 위에서 다양한 방향으로 놓여 있을 수 있습니다.

이는 랜덤 빈 피킹, 머신 텐딩, 디팔레타이징 및 부품 로딩과 같은 애플리케이션에서 흔히 발생합니다. 이러한 경우 3D 비전 시스템은 단순히 깊이 정보를 획득하는 것뿐만 아니라, 각 대상 물체를 인식하고 포즈를 추정한 후 로봇이 정확한 동작을 수행할 수 있도록 가이드해야 합니다.

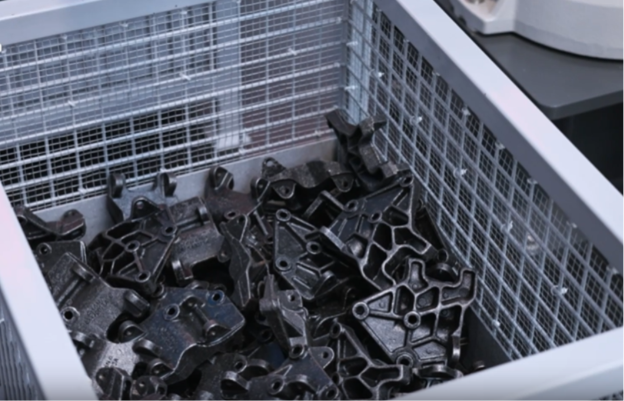

깊은 빈 내부에 무작위로 적재된 작업물

신뢰성 높은 물체 인식, 포즈 추정, 충돌 회피 및 로봇 경로 계획은 3D 데이터를 실제 자동화 작업으로 구현하는 데 필수적입니다.

산업용 3D 비전 시스템 선택 시 고려 사항

다양한 소재 대응

가장 먼저 확인해야 할 것은 시스템이 실제 생산 환경의 다양한 소재를 안정적으로 처리할 수 있는지입니다. 많은 산업 애플리케이션에서는 고반사, 어두운 색상, 광택, 투명 또는 반투명 부품을 다룹니다.

3D 비전 시스템을 평가할 때는 표준 샘플뿐만 아니라 실제 작업물을 사용해 성능을 검증해야 합니다. 시스템은 실제 생산 조건에서도 완전하고 안정적인 포인트 클라우드를 생성할 수 있어야 합니다.

실제 생산 환경에서의 포인트 클라우드 품질

포인트 클라우드 품질은 로봇 피킹 정확도, 측정 신뢰성 및 검사 결과에 직접적인 영향을 미칩니다. 우수한 3D 비전 시스템은 누락 영역이 적고, 노이즈가 낮으며, 윤곽이 선명하고 안정적인 깊이 데이터를 포함하는 포인트 클라우드를 제공해야 합니다.

실험실 환경에서 측정한 정확도만으로 평가해서는 안 됩니다. 실제 생산 환경의 조명 조건, 부품 배치, 소재 편차 및 사이클 타임 요구 사항을 고려하여 포인트 클라우드 품질을 평가해야 합니다.

시야각, 작업 거리 및 정확도

시야각, 작업 거리 및 정확도는 각 애플리케이션 요구 사항에 맞게 선택되어야 합니다. 로봇 가이던스의 경우, 시스템은 작업물의 위치를 파악할 수 있는 충분한 시야각과 로봇을 정확하게 가이드할 수 있는 정밀도를 갖춰야 합니다. 3D 측정에서는 더 높은 정확도와 반복 정밀도가 요구되며, 대형 물체를 다루는 경우에는 넓은 시야각이 더욱 중요합니다.

적합한 3D 카메라 모델을 선택하면 과도한 사양 선택과 불필요한 비용을 줄이는 동시에 안정적인 성능을 확보할 수 있습니다.

가혹한 환경 대응성

산업용 비전 시스템은 실제 공장 환경에서 안정적으로 작동할 수 있어야 합니다. 시스템 선정 시 제조업체는 주변 조명, 먼지, 물, 진동 및 온도 변화 등 다양한 환경 요인에 대한 대응력을 고려해야 합니다.

산업용 비전 시스템은 실제 공장 환경에서 장시간 안정적으로 운용될 수 있어야 합니다. 시스템 선정 시 제조업체는 주변 조명, 먼지, 물, 진동 및 온도 변화 등 다양한 환경 요인에 대한 대응력을 고려해야 합니다.

AI 소프트웨어 및 알고리즘 역량

3D 카메라는 데이터를 획득하지만, 소프트웨어는 해당 데이터를 실제 작업에 활용 가능한 결과로 전환합니다. 많은 자동화 작업에서 AI 기반 소프트웨어는 물체 인식, 포즈 추정, 경로 계획, 충돌 회피 및 품질 검사를 수행하는 데 필수적입니다.

소프트웨어는 간편한 설정과 다양한 생산 작업에 대한 높은 적응성을 제공해야 합니다. 이를 통해 엔지니어링 작업 부담을 줄이고 구축 시간을 단축할 수 있습니다.

손쉬운 통합 및 구축

3D 비전 시스템은 기존 자동화 설비와 원활하게 연동될 수 있어야 합니다. 이를 위해 로봇, PLC, 산업용 PC, 다양한 통신 프로토콜 및 생산 라인 제어 시스템과의 높은 호환성이 요구됩니다.

간편한 통합, 직관적인 워크플로 및 전문적인 기술 지원을 통해 프로젝트 리스크를 줄이고 시스템 구축 시간을 단축할 수 있습니다.

메크마인드가 실제 생산 환경에서 안정적인 3D 비전을 구현하는 방법

메크마인드는 Mech-Eye 산업용 3D 카메라, AI 기반 소프트웨어 및 로봇 프로그래밍 도구를 결합한 통합 3D 비전 솔루션을 제공합니다. 이를 통해 제조업체가 복잡한 실제 생산 환경에서도 안정적인 3D 비전 시스템을 구축할 수 있도록 지원합니다.

고품질 포인트 클라우드를 위한 Mech-Eye 3D 카메라

Mech-Eye 산업용 3D 카메라는 다양한 산업 소재와 작업물에서 안정적이고 고품질의 포인트 클라우드를 획득할 수 있도록 설계되었습니다.

반사율이 높은 금속 부품, 어두운 표면의 물체, 플라스틱 부품, 골판지 상자, 포대, 반투명 물체 등 까다로운 대상에도 적용할 수 있습니다. 또한 다양한 카메라 모델을 제공하여 사용자는 애플리케이션 요구 사항에 따라 적합한 시야각, 작업 거리, 정확도 및 속도를 선택할 수 있습니다.

이를 통해 Mech-Eye 3D 카메라는 로봇 가이던스, 빈 피킹, 디팔레타이징, 머신 텐딩, 3D 측정 및 검사와 같은 작업에 적합합니다.

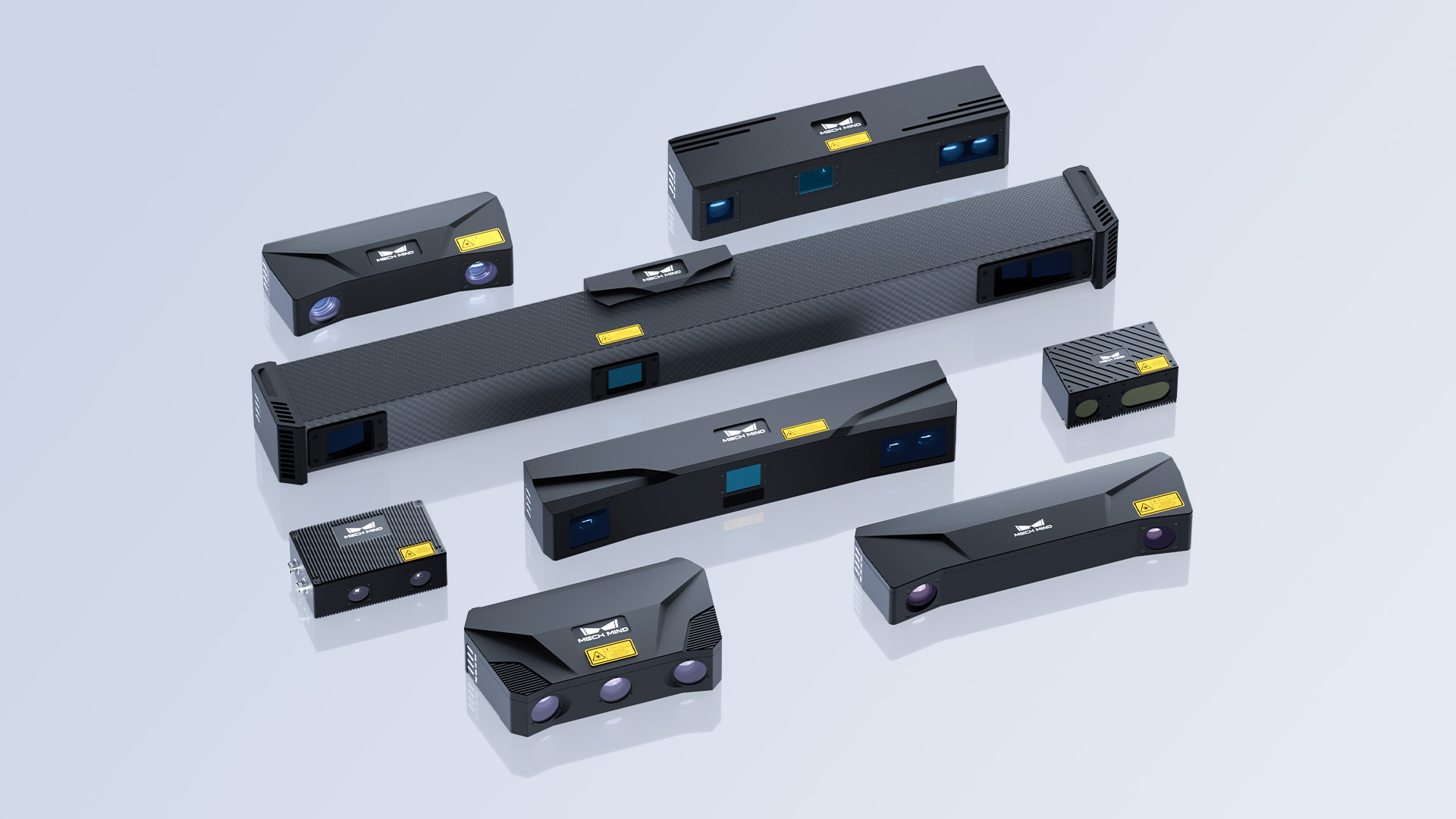

고정밀 산업용 3D 카메라

산업 환경에서의 강력한 성능

Mech-Eye 3D 카메라는 까다로운 공장 환경에 적합하도록 설계되었습니다. 주변광 간섭을 억제하고, 먼지, 물 및 기타 산업 환경 요인이 존재하는 환경에서도 안정적인 작동을 지원합니다.

장기간 생산 운영에서는 안정적인 이미징 성능이 인식 오류, 로봇 피킹 실패 및 예기치 않은 가동 중단을 줄이는 데 도움이 됩니다. 이는 지속적인 운영과 일관된 생산 품질이 요구되는 자동화 라인에서 특히 중요합니다.

인식, 위치 추정 및 로봇 가이던스를 위한 AI 기반 소프트웨어

메크마인드의 소프트웨어 플랫폼은 3D 데이터를 신뢰할 수 있는 자동화 결과로 전환할 수 있도록 지원합니다. AI 알고리즘과 3D 비전 처리 기능을 기반으로 시스템은 물체 인식, 포즈 추정, 픽 포인트 생성 및 로봇 동작 가이던스를 수행할 수 있습니다.

랜덤 빈 피킹에서는 복잡하게 적재된 환경에서도 부품을 인식하고, 로봇이 정확하게 피킹할 수 있도록 지원합니다. 로봇 가이던스에서는 부품 위치를 파악하고, 핸들링, 조립, 로딩, 언로딩 또는 검사 작업을 위한 위치 정보를 제공합니다. 측정 애플리케이션에서는 3D 데이터 처리 및 품질 관리 워크플로를 지원합니다.

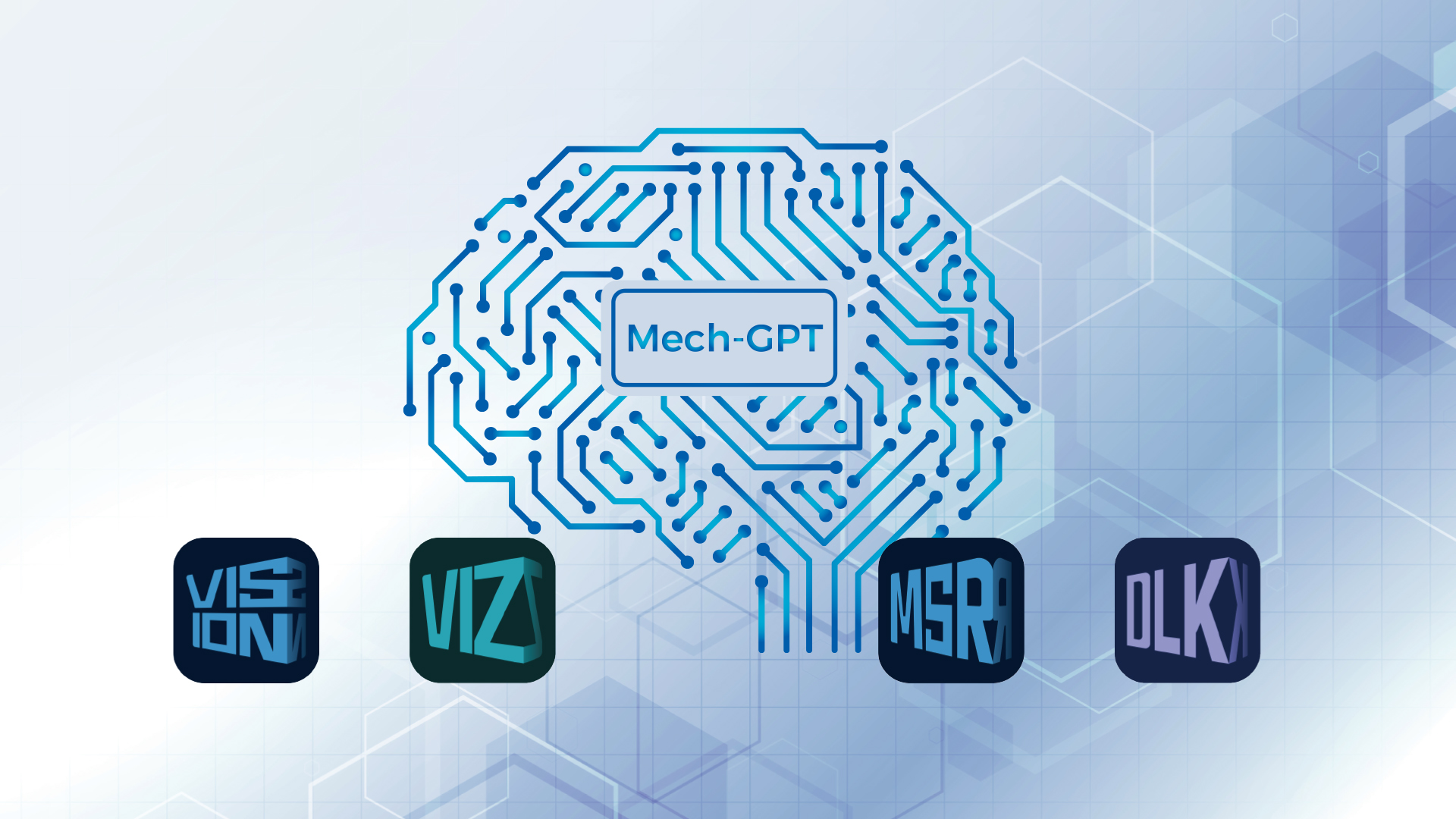

메크마인드의 AI 알고리즘 + 소프트웨어 제품군

3D 카메라와 AI 기반 소프트웨어를 결합함으로써, 메크마인드는 고객이 이미지 획득 단계에서 완전한 비전 가이드 자동화까지 구현할 수 있도록 지원합니다.

맺음말

산업용 3D 비전 시스템을 선택할 때는 단순히 카메라 사양만 비교하는 것이 아니라, 실제 생산 환경에서의 적용 가능성을 종합적으로 고려해야 합니다. 제조업체는 시스템이 안정적인 포인트 클라우드를 생성하는지, 다양한 소재에 대응하는지, 환경 간섭에 강한지, 자동화 설비와 원활하게 통합되는지, 그리고 장기간 안정적인 운영을 지원하는지를 평가해야 합니다.

신뢰할 수 있는 3D 비전 시스템은 복잡한 제조 환경에서 로봇이 정확하게 인식하고 판단하며 작업을 수행할 수 있도록 지원합니다.

메크마인드는 Mech-Eye 3D 카메라, AI 기반 소프트웨어 및 산업 자동화 전문성을 결합하여 제조업체가 유연하고 안정적이며 효율적인 로봇 비전 애플리케이션을 구축할 수 있도록 지원합니다.

산업용 3D 비전 시스템이 귀사의 자동화 프로젝트를 어떻게 지원할 수 있는지 알아보려면 메크마인드(Mech-Mind)에 문의해 주세요. info@mech-mind.net
