Mech-Eye PRO

PRO S-GL

PRO M-GL

고정확도 및 확장된 FOV

작업 거리	1000–2000 mm
근거리 FOV	800 × 450 mm @ 1.0 m
원거리 FOV	1500 × 890 mm @ 2.0 m
해상도	1920×1200
메가픽셀	2.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.2 mm @ 2.0 m
VDI/VDE 측정 정밀도 [2]	0.2 mm @ 2.0 m
일반적인 캡처 시간	0.3–0.6 s

데이터 테이블 다운로드

정확하고 디테일한 3D 포인트 클라우드

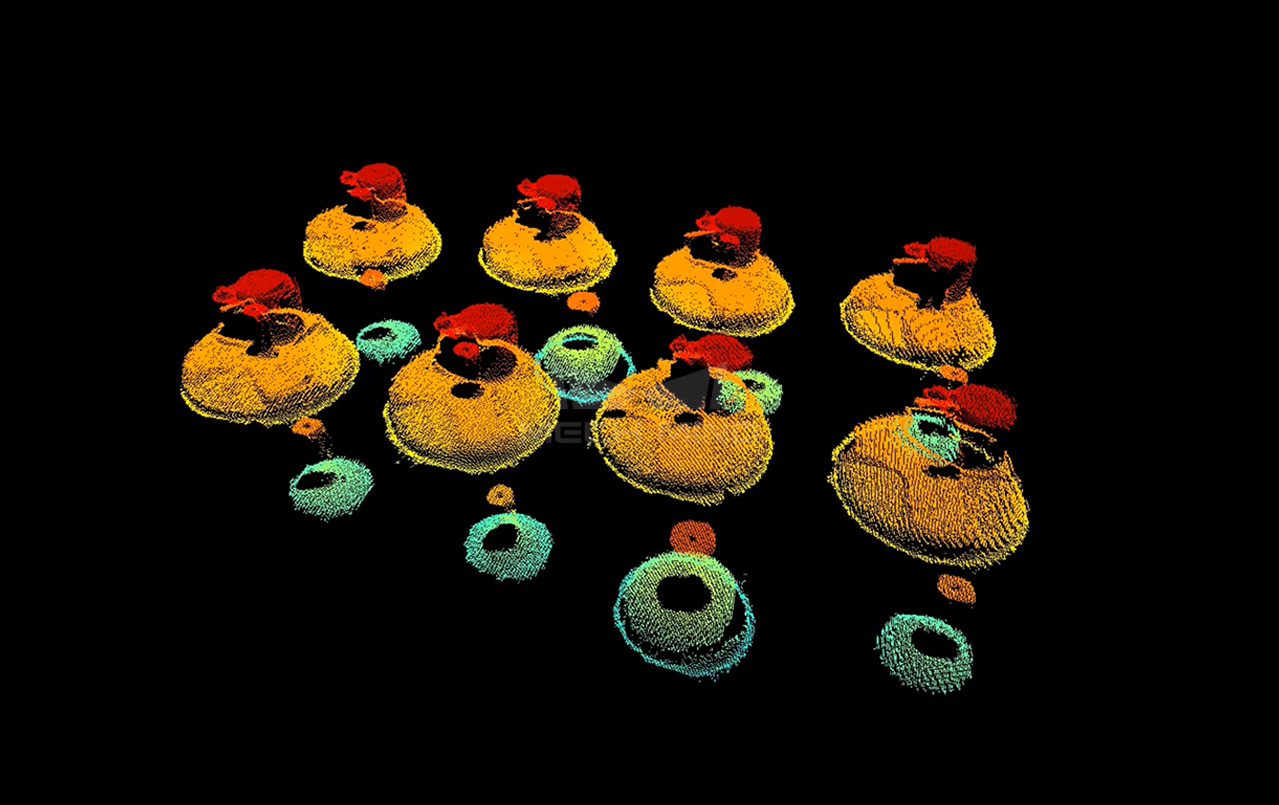

Mech-Eye PRO M-GL

컴프레서

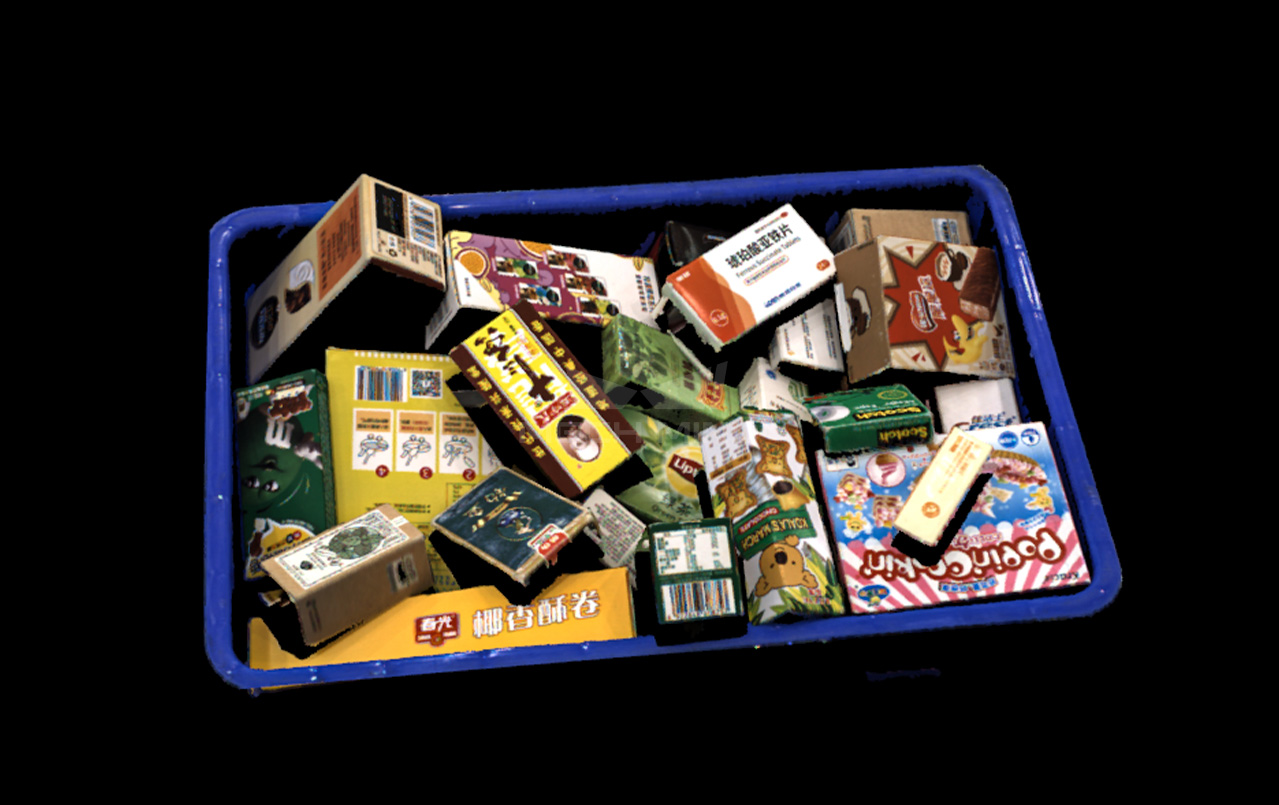

Mech-Eye PRO M-GL

다양한 색상의 상품

높은 정확도 · 확장된 FOV · 빠른 스캔 속도

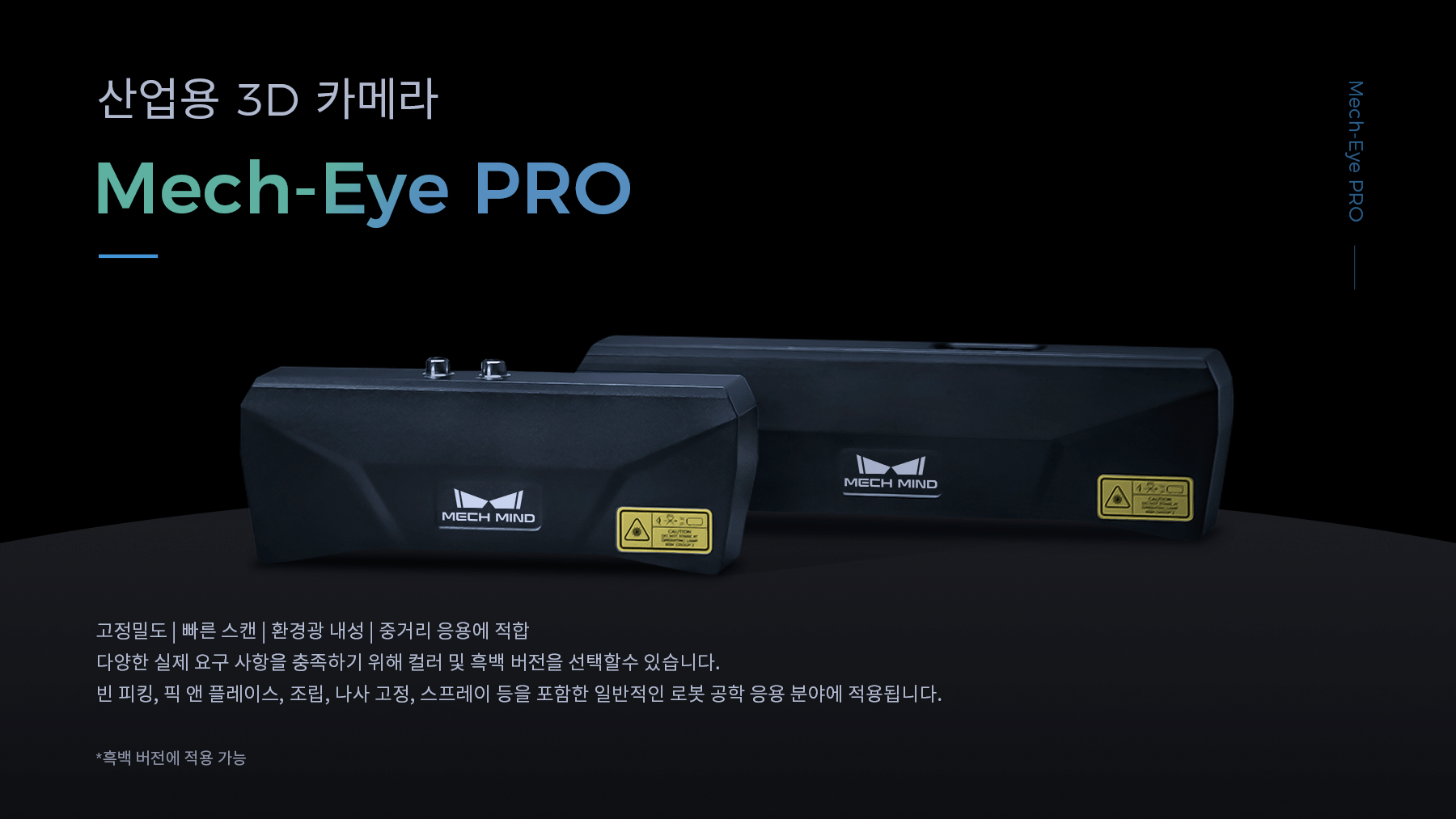

Mech-Eye PRO M-GL 카메라는 중거리 3D 애플리케이션을 관리하기 위해 설계된 다양한 기능을 갖춘 산업용 3D 카메라입니다. 혁신적인 고속 구조광 기술로 정확하고 디테일한 3D 이미지를 빠르게 캡처할 수 있으며 이미지 캡처 시간은 최단 0.3초로 빠른 스캔 속도를 자랑합니다.

Mech-Eye PRO M-GL 카메라는 더 큰 작업 거리와 확장된 FOV를 탑재하고 있어 깊은 빈에서 피킹 등 까다로운 픽 앤 플레이스 애플리케이션에 적용될 수 있습니다.

중거리 애플리케이션을 위한 최고의 산업용 3D 카메라

블루 및 화이트 라이트 옵션

Mech-Eye PRO M-GL 카메라는 블루 및 화이트 라이트 옵션을 제공하여 자동화 요구 사항을 충족할 수 있습니다. 컬러 모델은 자동화 작업에 필요한 정확하고 디테일한 3D 포인트 클라우드를 제공합니다.

유연한 설치

컴팩트한 디자인으로 유연하게 설치할 수 있으며 좁은 공간에서도 뛰어난 성능을 발휘합니다.

산업 등급 내구성

Mech-Eye PRO M-GL 카메라는 먼지, 진동, 습도, 전자파 간섭 및 고온 등 열악한 환경에서도 안정적으로 까다로운 작업을 수행합니다.

사양

	PRO S-GL	PRO M-GL
작업 거리	500–1000 mm	1000–2000 mm
근거리 FOV	370 × 240 mm @ 0.5 m	800 × 450 mm @ 1.0 m
원거리 FOV	800 × 450 mm @ 1.0 m	1500 × 890 mm @ 2.0 m
해상도	1920 × 1200	1920×1200
메가픽셀	2.3 MP	2.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.05 mm @ 1.0 m	0.2 mm @ 2.0 m
VDI/VDE 측정 정밀도 [2]	0.1 mm @ 1.0 m	0.2 mm @ 2.0 m
일반적인 캡처 시간	0.3–0.6 s	0.3–0.6 s

[1] 단일한 점의 Z값에 대해 100번 측정한 후의 1배 표준 편차이고, 측정 대상은 세라믹 플레이트입니다.

[2] VDI/VDE 2634 Part II 표준을 기준으로 합니다.

*제품에 대한 자세한 내용은 매뉴얼 센터를 참조하세요.

*단종된 모델에 대한 내용은 이전 모델의 카메라 자료를 참조하세요.

다운로드 데모 예약하기

고객 사례

대형 자동차 부품 공장

3D 비전 가이드 빈 피킹(CV 조인트)

3D 비전은 로봇이 빈에서 CV 조인트를 피킹하여 컨베이어 벨트에 배치하도록 가이드합니다.

대형 자동차 부품 공장

3D 비전 가이드 빈 피킹(CV 조인트 이너 레이스)

3D 비전 시스템은 로봇이 깊은 상자 안에 무작위로 놓여 있는 CV 조인트 이너 레이스(inner race)를 인식하고 정확하게 피킹한 후, 이를 지정된 위치에 정확히 배치하도록 안내합니다. 또한, 비전 가이드 로봇은 두 개의 공작 기계에 동시에 부품을 공급할 수 있습니다.
