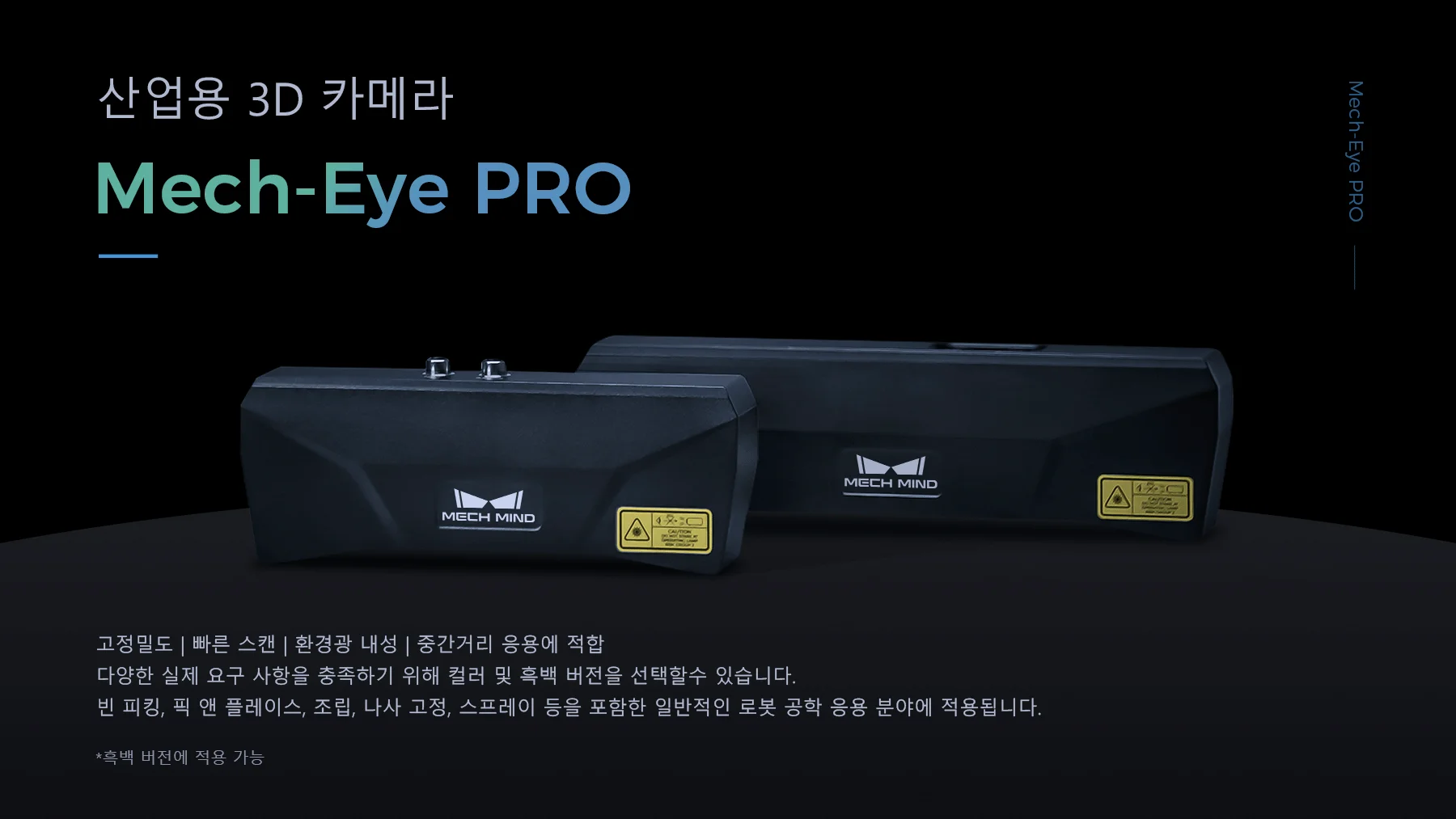

Mech-Eye PRO

PRO S-GL

PRO M-GL

고해상도 및 빠른 스캔 속도

작업 거리	500–1000 mm
근거리 FOV	370 × 240 mm @ 0.5 m
원거리 FOV	800 × 450 mm @ 1.0 m
해상도	1920 × 1200
메가픽셀	2.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.05 mm @ 1.0 m
VDI/VDE 측정 정밀도 [2]	0.1 mm @ 1.0 m
일반적인 캡처 시간	0.3–0.6 s

데이터 테이블 다운로드

정확하고 디테일하고 완전한 포인트 클라우드

Mech-Eye PRO S-GL

고광택 반사 금속

Mech-Eye PRO S-GL

어둡고 빛 반사가 있는 부품

Mech-Eye PRO S-GL

고광택 반사 금속

Mech-Eye PRO S-GL 카메라는 중거리 애플리케이션을 관리하도록 설계된 산업용 3D 카메라입니다. 높은 정밀도와 최단 0.3초의 3D 이미지 캡처 시간을 통해 디테일하고 정확한 3D 이미지를 빠르게 캡처하여 처리량을 제고합니다. 또한 흑백 및 컬러 버전 모두 제공되어 다양한 자동화 요구 사항을 충족시킵니다.

중거리 애플리케이션을 위한 최고의 산업용 3D 카메라

우수한 반사 방지 성능

반사되는 물체의 매우 정밀한 이미지를 획득할 수 있는 Mech-Eye PRO S-GL은 반짝이고 광택이 나는 금속 부품, 포장재 등에 대해 고정밀도 위치를 지정할 수 있고 피킹할 수 있습니다.

유연한 설치

컴팩트한 디자인으로 유연하게 배포할 수 있으며 좁은 공간에서도 뛰어난 성능을 발휘합니다.

산업용 디자인

Mech-Eye PRO S-GL은 먼지, 진동, 습도, 전자기 간섭 및 고온 등 열악한 환경에서도 뛰어난 일관성으로 까다로운 작업을 수행합니다.

사양

	PRO S-GL	PRO M-GL
작업 거리	500–1000 mm	1000–2000 mm
근거리 FOV	370 × 240 mm @ 0.5 m	800 × 450 mm @ 1.0 m
원거리 FOV	800 × 450 mm @ 1.0 m	1500 × 890 mm @ 2.0 m
해상도	1920 × 1200	1920×1200
메가픽셀	2.3 MP	2.3 MP
단일점의 Z방향 반복 정밀도(σ) [1]	0.05 mm @ 1.0 m	0.2 mm @ 2.0 m
VDI/VDE 측정 정밀도 [2]	0.1 mm @ 1.0 m	0.2 mm @ 2.0 m
일반적인 캡처 시간	0.3–0.6 s	0.3–0.6 s

[1] 단일한 점의 Z값에 대해 100번 측정한 후의 1배 표준 편차이고, 측정 대상은 세라믹 플레이트입니다.

[2] VDI/VDE 2634 Part II 표준을 기준으로 합니다.

*제품에 대한 자세한 내용은 매뉴얼 센터를 참조하세요.

*단종된 모델에 대한 내용은 이전 모델의 카메라 자료를 참조하세요.

다운로드 데모 예약하기

고객 사례

대형 자동차 부품 공장

3D 비전 가이드 빈 피킹(CV 조인트)

3D 비전은 로봇이 빈에서 CV 조인트를 피킹하여 컨베이어 벨트에 배치하도록 가이드합니다.

대형 자동차 부품 공장

3D 비전 가이드 빈 피킹(CV 조인트 이너 레이스)

3D 비전 시스템은 로봇이 깊은 상자 안에 무작위로 놓여 있는 CV 조인트 이너 레이스(inner race)를 인식하고 정확하게 피킹한 후, 이를 지정된 위치에 정확히 배치하도록 안내합니다. 또한, 비전 가이드 로봇은 두 개의 공작 기계에 동시에 부품을 공급할 수 있습니다.
